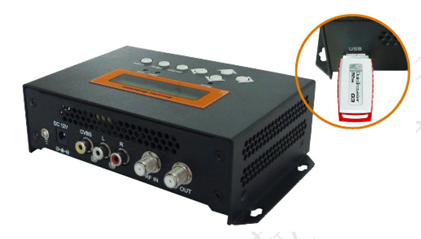

產品概述
NDS3556（帶USB）編調一體機是一款家用型設備，該設備集MPEG-4 AVC/H.264編碼、調制功能和USB輸入輸出于一體，可廣泛應用于家庭娛樂、安防監控、酒店標牌和商場廣告等場所。
該設備支持1路HDMI、1路轉換接口（YPbPr/S-video/AV）和1路RF輸入及1路RF輸出；還可支持1路USB輸入、輸出；可接收多種信號來源，如衛星接收機、閉路電視攝像機、藍光播放器、天線等設備和USB。經編碼調制后的信號可直接輸出或與原閉路電視信號混合輸出，RF輸出信號可由DTMB/DVB-T/DVB-C/ATSC-T/ISDB-T標準的電視或機頂盒接收，并實現音/視頻實時播放。經編碼后的TS流可錄制儲存到USB上輸出，也可將USB輸入的碼流經調制后輸出。
隨著人們對娛樂、安防及商業廣告等需求的增大，該設備的運用將不斷擴大，并服務廣大消費者。
功能特點
支持 MPEG-4 AVC/H.264 音視頻編碼
支持 DTMB/DVB-T/DVB-C/ATSC-T/ISDB-T調制輸出（可選）
支持 USB碼流錄制和播放
技術參數
| HDMI | 視頻 | 編碼標準 | MPEG-4 AVC/H.264 |
| 接口 | HDMI*1 | ||
| 分辨率 |
1920*1080_60P,1920*1080_50P 1920*1080_60i, 1920*1080_50i; 1280*720_60p, 1280*720_50P |
||
| 比特率 | 0.500~19.500 Mbps | ||
| 音頻 | 編碼標準 | MPEG1 Layer II, (MPEG2-AAC, MPEG4-AAC 可選) | |
| 接口 | HDMI*1 | ||
| 抽樣率 | 48KHz | ||
| 比特率 | 64, 96,128, 192, 256, 320, 384kbps | ||
| VGA(CVBS/YPbPr/S-video) | 視頻 | 編碼標準 | MPEG-4 AVC/H.264 |
| 接口 | VGA *1 | ||
| 分辨率 |
CVBS&S-video: 720x576_50i (PAL);720x480_60i (NTSC) YPbPr: 1920*1080_60i, 1920*1080_50i;1280*720_60p, 1280*720_50P |
||
| 比特率 | 0.500~19.500 Mbps | ||
| 音頻 | 編碼標準 | MPEG1 Layer II, (MPEG2-AAC, MPEG4-AAC 可選 ) | |
| 接口 | 立體聲/單聲道 | ||
| 抽樣率 | 48KHz | ||
| 比特率 | 64, 96,128, 192, 256, 320, 384kbps | ||
| DVB-T 調制參數 | |||
| 調制標準 | DVB-T COFDM | ||
| 帶寬 | 6M, 7M, 8M | ||
| 星座 | QPSK, 16QAM, 64QAM | ||
| 碼率 | 1/2, 2/3, 3/4, 5/6, 7/8 | ||
| 保護間隔 | 1/32, 1/16, 1/8, 1/4 | ||
| 傳輸模式 | 2K, 8K(可選) | ||
| MER | ≥42dB | ||
| RF 頻率 | 30~960MHz, 1KHz 步進 | ||
| RF 輸出電平 | -16~-36dBm（71~79dbuv），0.1db步進 | ||
| DVB-C 調制參數 | |||
| 調制標準 | DVB-C(J.83A, J.83B, J.83C) | ||
| 頻率范圍 | 30~960MHz, 1KHz 步進 | ||
| RF輸出電平 | -16~-36dBm（71~79dbuv），0.1db步進 | ||
| J.83A | 調制星座 | 16、32、64、128、256QAM | |
| 符號率 | 5.000~9.000Msps 自適應 | ||
| 帶寬 | 8M | ||
| J.83B/C | 調制星座 | 64QAM, 256QAM | |
| 帶寬 | 6M | ||
| DTMB 調制參數 | |||
| 調制標準 | GB20600-2006 | ||
| FFT | 1,3780,1+pilot | ||
| FEC | 0.4,0.6,0.8 | ||
| 幀模式 | 420,595,945,420var,945var | ||
| 交織深度 | 240,720 | ||
| RF 頻率范圍 | 30~960MHz, 1KHz 步進 | ||
| RF 輸出電平 | -16~ -36 dBm (71~91dbμV), 0.1db step | ||
| 調制星座 | 4QAM-NR,4QAM,16QAM, 32QAM,64QAM | ||
| ATSC 調制參數 | |||
| 調制標準 | ATSC A/53 | ||
| MER | ≥42dB | ||
| RF 頻率范圍 | 30~960MHz, 1KHz step | ||
| RF輸出電平 | 16~ -36 dBm (71~91dbμV), 0.1db 步進 | ||
| 調制星座 | 8VSB | ||
| ISDB-T 調制參數 | |||
| 調制標準 | ARIB STD-B31 | ||
| 帶寬 | 6M | ||
| 調制星座 | DQPSK,QPSK, 16QAM, 64QAM | ||
| 保護間隔 | 1/32, 1/16, 1/8, 1/4 | ||
| 傳輸模式 | 2K, 4K, 8K | ||
| MER | ≥42dB | ||
| RF 頻率范圍 | 30~960MHz, 1KHz step | ||
| RF 輸出電平 | -16~ -36 dBm (71~91dbμV), 0.1db 步進 | ||
| 系 統參數 | |||
| 網管 | LCD液晶顯示 & 按鍵操作 | ||
| 語言 | English | ||
| LCN 插入 | 支持 | ||
| 通用 | |||
| 電源 | DC 12V | ||
| 尺寸 | 153*110*50mm | ||
| 約重 | < 1kg | ||
| 操作溫度 | 0~45℃ | ||
