產品概述

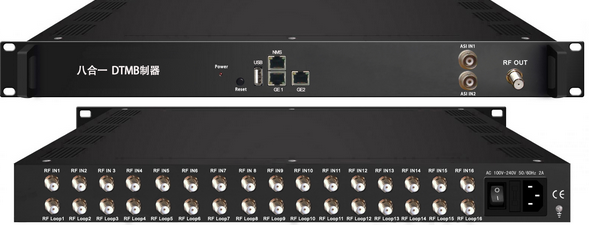

3394M 調制器是我公司專為營業性場所最新研發的具備高集成、高性能、高性價比的多功能調制器。該設備支持16路Tuner輸入+1路千兆IP輸入+2路ASI輸入，經復用、調制后輸出8個DTMB頻點。該設備具有高集成度、高性能、低成本的特點，非常適用于酒店、會所、醫院、學校等數字電視系統。
主要特性
?完全符合GB20600-2006標準
?支持16路Tuner +1路千兆IP輸入+2路ASI輸入
?支持8個DTMB頻點輸出
?符號率范圍：5.0Msps~9.0Msps，1ksps步進
?調制星座：4QAM、16QAM、32QAM、64QAM
?支持PSI/SI編輯和插入
?優異的RF輸出性能，MER≥40dB
?支持Web網絡管理產品概述
技術參數
|
輸入
|
16路Tuner輸入+2路IP輸入+2路ASI輸入
|
|
復用
|
輸出通道
|
RF輸出
|
|
PID重映射
|
128(每通道)，手動或自動
|
|
自動生成PSI/SI表
|
|
調制
|
調制通道
|
8
|
|
標準
|
GB20600-2006
|
|
符號率
|
5.0Msps~9.0Msps，1ksps步進
|
|
星座
|
4QAM、16QAM、32QAM、64QAM
|
|
FEC
|
RS(204，188)
|
|
RF輸出
|
輸出通道
|
1個RF接口，8個頻點，F(xiàn)頭，75Ω阻抗
|
|
頻率范圍
|
50~960MHz，1kHz步進
|
|
輸出電平
|
-20dBm~0dBm(每個載波), 0.1dB步進
|
|
MER
|
≥40dB
|
|
ACLR
|
-55dBc
|
|
系統
|
中文/英文操作界面
|
|
|
支持網絡升級，Web網絡管理
|
|
|
通用
|
尺寸(長×寬×高)
|
482mm×285mm×44mm
|
|
溫度范圍
|
0~45℃(工作)；-20~80℃(存儲)
|
|
電源需求
|
AC 100~240V，50/60Hz
|
