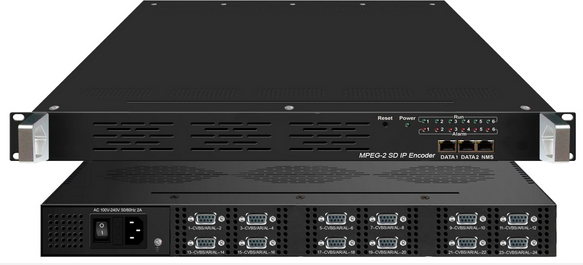

產品概述
NDS3542K系列多路高/標清圖文編碼器是德芯科技自主研發的廣告級多媒體編碼器。該系列設備可支持8-24路標清CVBS輸入，可對輸入的節目同時MPEG-2編碼。該設備支持OSD功能，可在每路編碼視頻中插入圖片、二維碼、字幕等信息。用戶可通過Web網管系統對設備進行操作。該設備具有集成度高、運營成本低的特點，非常適用于酒店、賓館、商場、醫院、會所、醫院、浴場等數字電視系統。
主要特性
支持字幕滾動，圖片及二維碼疊加，添加LOGO字母和符號等，可以在電視屏幕任意地方顯示
可調坐標720X576（標清），字體大小、顏色分辨率可調
編碼均支持OSD功能
支持圖文定時顯示功能，多張圖片可輪流顯示
支持圖文設置完成立即生效，無需重啟
支持8路/12路/24路CVBS輸入
?支持MPEG-2視頻格式編碼
?支持MEPG-1 Layer2、AC3（2.0）音頻編碼格式
?支持8路/12路/24路SPTS或1路MPTS輸出
?支持PAL和NTSC視頻制式
?支持PSI/SI編輯和插入
?支持PCR校正
?支持Web網絡管理
技術指標
| 輸入 | 8路/12路/24路CVBS輸入 | |
| 輸出 | 8路/12路/24路SPTS或1路MPTS輸出 | |
| 視頻編碼 | 編碼格式 | MPEG-2 |
| 輸入接口 | 8路/12路/24路CVBS | |
| 分辨率 | 720*576(PAL)，720*480(NTSC) | |
| 碼率 | 0.5Mbps~8Mbps | |
| 音頻編碼 | 編碼格式 | MPEG1 Layer2、AC3 |
| 碼率 | 64Kbps~384Kbps | |
| 復用 | 最多支持180個PID映射 | |
| PID重映射（自動或手動） | ||
| PCR校正 | ||
| PSI/SI表自動生成 | ||
| 系統 | 支持Web網絡管理&遠程網絡升級 | |
| 中文/英文操作界面 | ||
| 通用 | 尺寸(長×寬×高) | 482mm×440mm×44mm |
| 溫度范圍 | 0~45℃(工作)；-20~80℃(存儲) | |
| 電源需求 | AC 100~240V，50/60Hz | |
| 功耗 | 45W | |
設備選型：
| 型號 | 功能接口 | |
| NDS3542K-8 | 8路CVBS輸入 | ASI輸出（選配） |
| NDS3542K-12 | 12路CVBS輸入 | ASI輸出（選配） |
| NDS3542K-24 | 24路CVBS輸入 | ASI輸出（選配） |

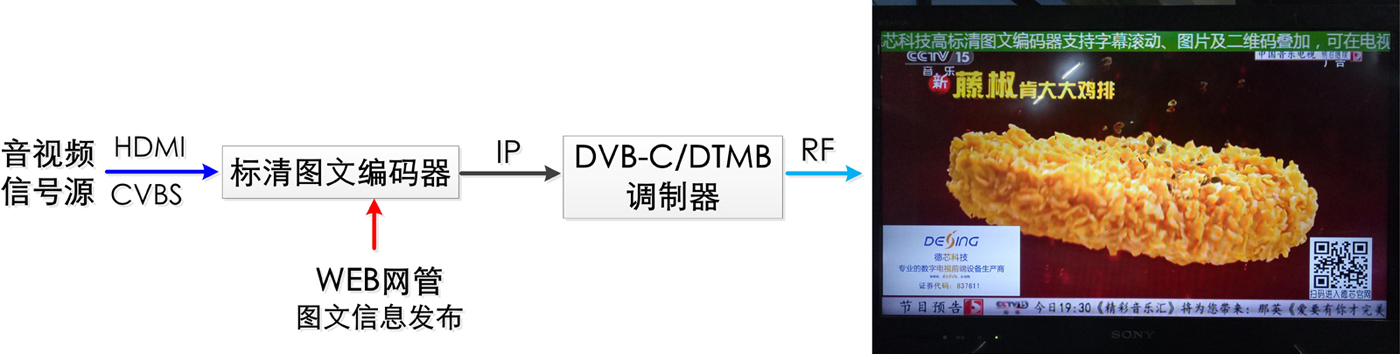

應用示例
