MIC-OR-860LH系列野外型二或四端口光接收機是邁克公司根據市場需求及網絡發展需要而開發一款新機型；其采用模塊放大電路與砷化鎵MMIC放大電路相結合，優化了線路設計，使輸入光功率在-6～+2dBm時，輸出電平保持不變，使本機輸出具有較高的性能指標；輸出可調衰減、均衡，使得CATV網絡工程調試變得格外方便； 適應了當前以及未來CATV網絡發展需要，是組建HFC、EPON網絡系統的優選機型。



性能特點

◆ 1310nm和1550nm雙窗口接收；

◆ 光控AGC功能（-6～+2dBm）；

◆ 十段LED顯示輸入光功率大??；

◆ 輸出設有可調衰減、均衡，方便調試；

◆ 輸出為插片式一分支或二分配，方便更換和使用；

◆ 每個端口均設有AC60V供電LED指示燈，方便使用；

◆ 完善的浪涌抑制電路，可有效預防浪涌沖擊和雷擊；

◆ 設有AC60V獨立供電端口，使用方便；

◆ 內部可配置符合SNMP協議的網絡管理應答器，用戶可通過網管系統對設備進行管理；

◆ 優質鑄鋁外殼，防塵、防水、屏蔽性及散熱性能好，安裝方便；

◆ 高可靠性開關電源供電，溫升小、轉換效率高、電壓適應范圍寬。



技術參數

項   目	單 位	參  數

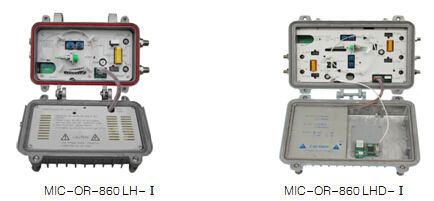

產品型號		MIC-OR-860LH-Ⅰ	MIC-OR-860LHD-Ⅰ
接收光功率	dBm	-8～+2
光反射損耗	dBm	≥45
接收光波長	nm	1290～1600
AGC功能	-	光控AGC
AGC范圍	dBm	-6～+2 dBm
光連接器形式	-	FC/APC或SC/APC(用戶指定)
光鏈路載噪比C/N	dB	≥51（-1dBm接收，59路PAL-D）
載波組合三階差拍比 C/CTB	dB	≥65（-1dBm接收，59路PAL-D）
載波組合二階差拍比 C/CSO	dB	≥62（-1dBm接收，59路PAL-D）
頻率范圍	MHz	45～862
帶內平坦度	dB	±0.75
最大射頻輸出電平	dBμV	110	108
射頻輸出阻抗	Ω	75
衰減調節范圍	dB	0～20
均衡調節范圍	dB	0～18
輸出反射損耗	dB	≥16
RF輸出端口	個	2	4
電源供電	V	AC35～90或AC110～265
網管配置	-	Ⅱ類網管預留
光功率顯示方式	-	十段LED顯示
工作溫度	℃	-40～+65
儲存溫度	℃	-40～+65
相對濕度	％	最大90％無冷凝
機器功耗	W	14（Max）	26（Max）
外形尺寸	mm	240×150×110	320×220×130
