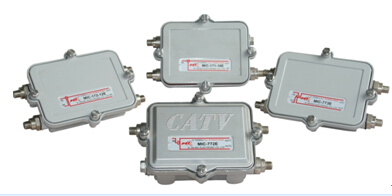

產品概述
MIC系列過流分支分配器具有隔離度高、損耗小、頻率特性穩定、帶內平坦度好、每個端口都可供電、防水性好等特點，適用于5～1000MHz單向或雙向有線電視傳輸系統。
技術參數
過流型一分支器系列技術參數表
| 項目 | 單位 | 性能參數 | ||||||
| 171-08E | 171-10E | 171-12E | 171-14E | 171-16E | 171-18E | 171-20E | ||
| 分支損耗(dB) | 標稱值 | 8.0 | 10.0 | 12.0 | 14.0 | 16.0 | 18.0 | 20.0 |
| 允許偏差值 | ±1.2 | ±1.2 | ±1.2 | ±1.2 | ±1.2 | ±1.2 | ±1.2 | |
| 插入損耗(dB) | 5-65MHz | ≤2.0 | ≤1.6 | ≤1.5 | ≤1.0 | ≤0.9 | ≤0.7 | ≤0.7 |
| 65-550MHz | ±2.2 | ±1.5 | ±1.4 | ±1.2 | ±0.9 | ±0.9 | ±0.9 | |
| 550-750MHz | ±2.5 | ±2.2 | ±1.5 | ±1.5 | ±1.5 | ±1.3 | ±1.3 | |
| 750-1000MHz | ±2.7 | ±2.5 | ±2.1 | ±2.0 | ±1.9 | ±1.8 | ±1.8 | |
| 反向隔離(dB) | 5-65MHz | ≥35 | ≥22 | ≥30 | ≥35 | ≥28 | ≥35 | ≥35 |
| 65-550MHz | ±26 | ±24 | ±28 | ±30 | ±26 | ±30 | ±28 | |
| 550-750MHz | ±22 | ±22 | ±26 | ±30 | ±24 | ±24 | ±25 | |
| 750-1000MHz | ±20 | ±22 | ±24 | ±24 | ±24 | ±24 | ±24 | |
| 反射損耗(dB) | 5-65MHz | ≥14 | ≥14 | ≥14 | ≥14 | ≥14 | ≥16 | ≥14 |
| 65-550MHz | ±18 | ±18 | ±16 | ±18 | ±18 | ±17 | ±18 | |
| 550-750MHz | ±18 | ±16 | ±16 | ≥16 | ≥16 | ≥15 | ≥16 | |
| 750-1000MHz | ±16 | ±14 | ±14 | ±14 | ±14 | ±14 | ±14 | |
| 帶內平坦度(dB) | 5-550MHz | ≤±0.5 | ||||||
| 5-750MHz | ≤±0.75 | |||||||
| 5-1000MHz | ≤±1.0 | |||||||
| 屏蔽衰減(dB) | dB | ≥100 | ||||||
| 信號交流聲HUM | V | ≥66 | ||||||
| 載流量 | A | 10 | ||||||
| 通過電壓 | V | 60(50Hz) | ||||||
